Vytvořte databázový diagram v MySQL Workbench

Při návrhu databáze je užitečné mít vizuální reprezentaci. MySQL Workbench umožňuje vytvářet diagramy vztahů entit (ERD) se vztahy mezi tabulkami (jedna k jedné, jedna k mnoha) a podle potřeby je přeskupte. Níže popisujeme, jak vytvořit ERD ze staženého souboru SQL.

Vytvoření diagramu ze souboru SQL

  1. Pokud na svém serveru používáte databázi, stáhněte si soubor SQL pomocí cPanel Backup Wizard nebo phpMyAdmin.
  2. Stáhněte si zdarma MySQL Workbench z dev.mysql.com a nainstalujte jej na místní počítač.
  3. Otevřete MySQL Workbench.
  4. Vyberte Soubor a Nový model z horního menu.

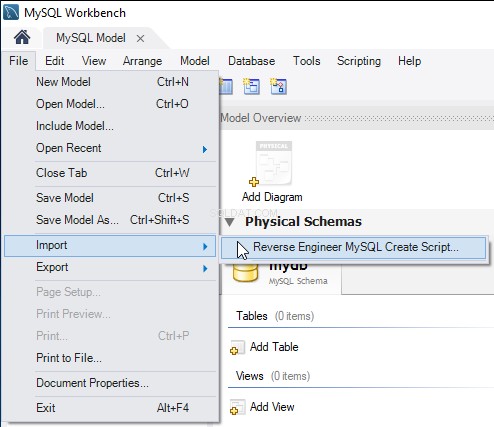

  5. Vyberte Soubor , umístěte kurzor na Importovat a stiskněte Reverse Engineer MySQL Create Script… .

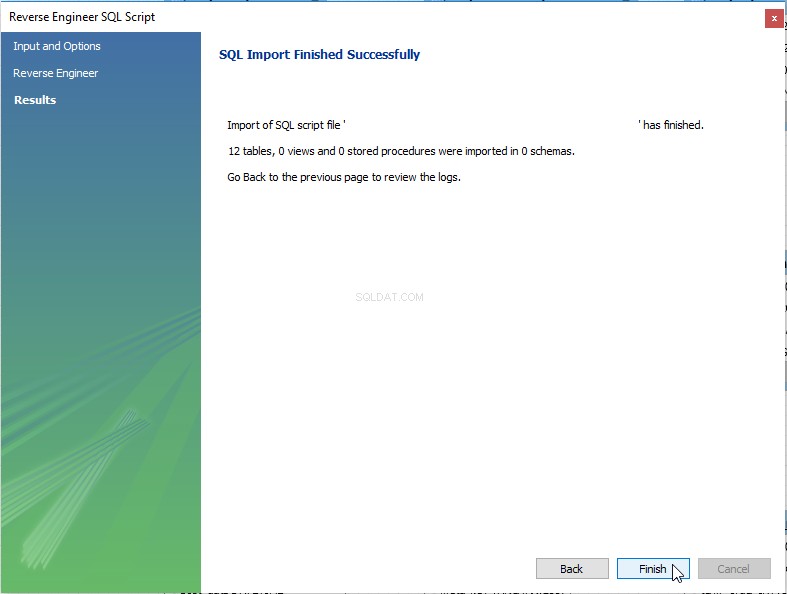

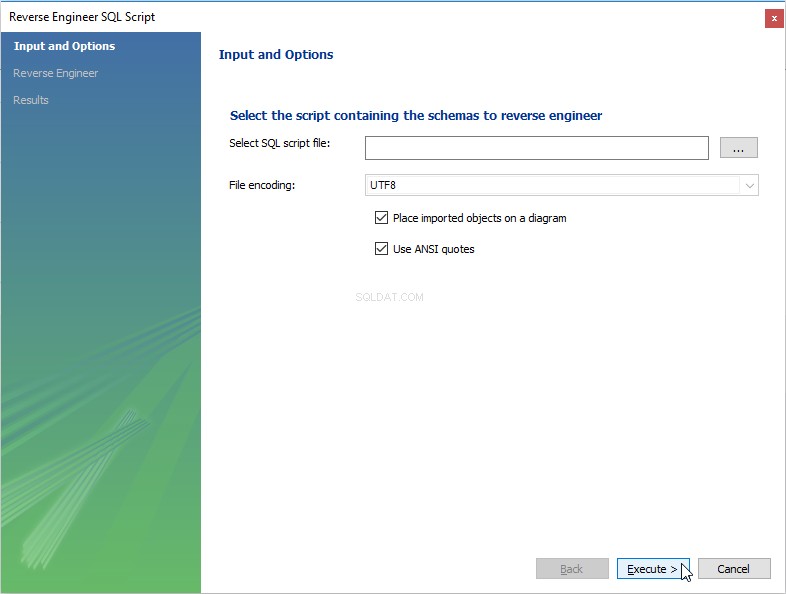

  6. Uveďte soubor SQL, který potřebuje diagram. Stiskněte Provést , Další a poté Dokončit .

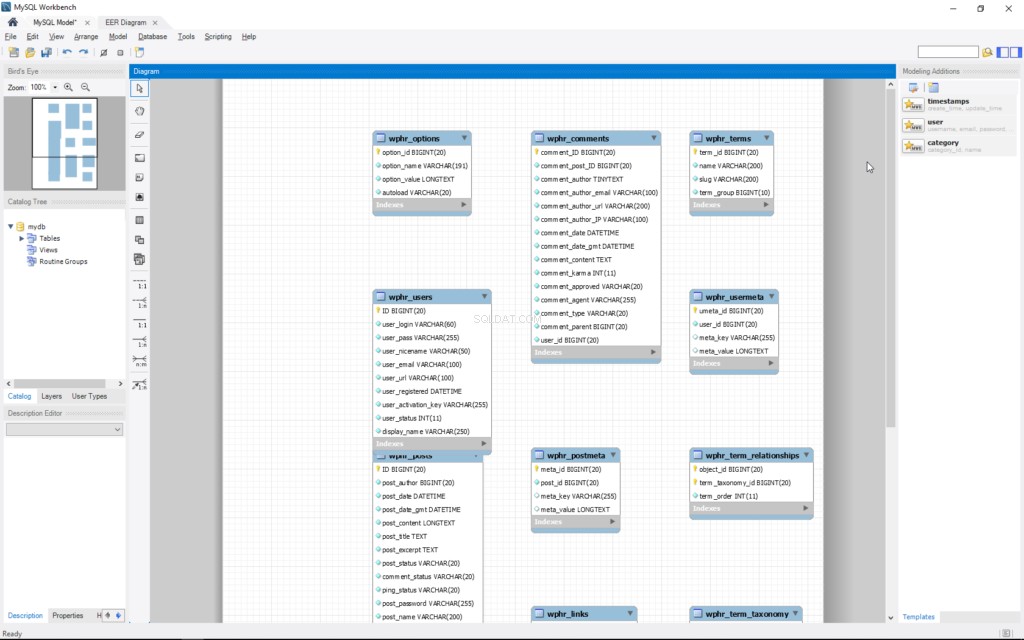

  7. V tomto okamžiku můžete přeuspořádat a propojit tabulky pomocí možností vlevo.

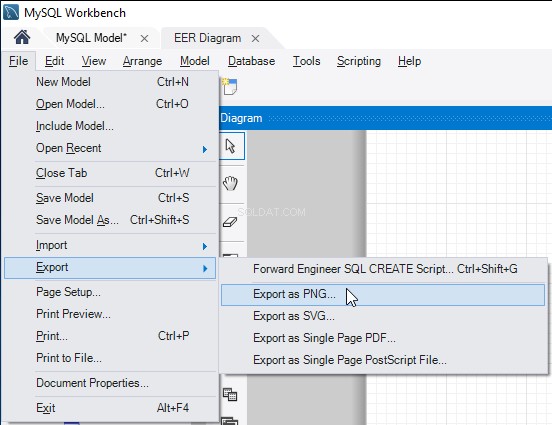

  8. Po dokončení úprav můžete graf exportovat jako soubor PNG, SVG, PDF nebo postscript.

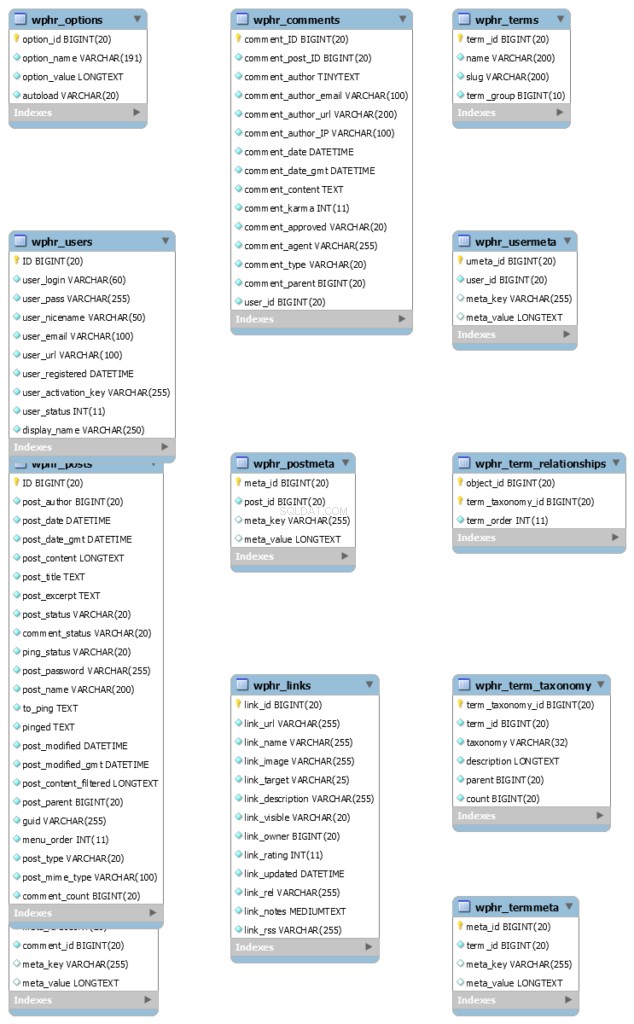

  9. Prohlédněte si exportovaný obrázek a zkontrolujte výsledky.

Chcete-li vytvořit diagram pro databázi přímo z cPanelu, budete muset připojit MySQL Remote Workbench k vašemu serveru a zajistit, aby byl port 3306 otevřený.
